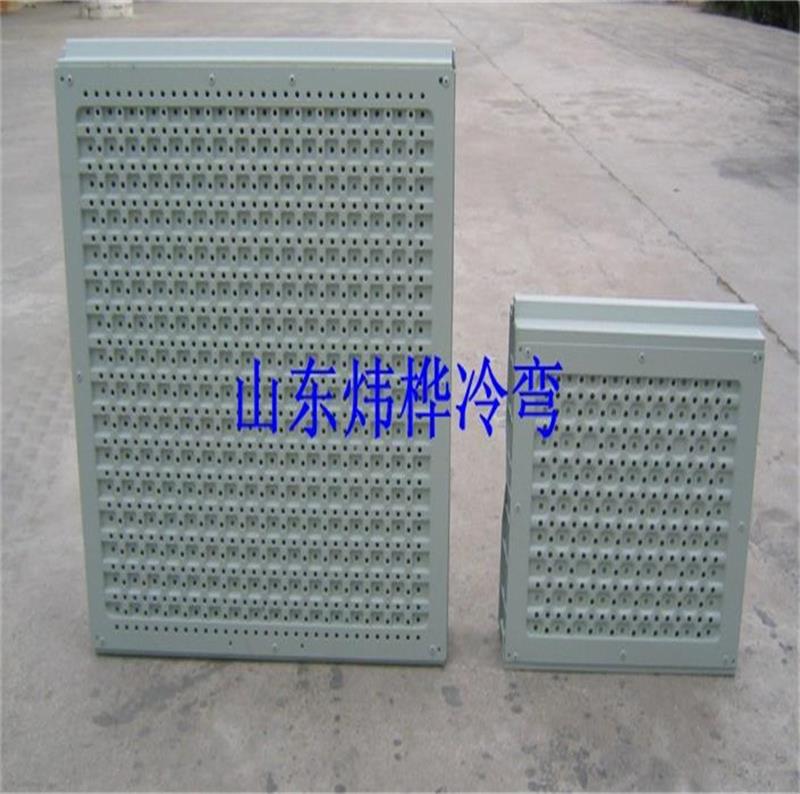

新型公路聲屏障自動生產線結構組成：

由供料裝置,傳動裝置，成型輥道及主機，成型后切斷裝置，液壓系統，電控系統，成品托料裝置等組成。

設備簡要參數

用   途：建筑

原 產 地：中國山東濰坊

商標名稱：山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：觸摸屏

設備主要參數

材料規格：Q235

生產速度：0-12m/min

切斷方式：液壓切斷

電壓參數：380V/415V，50Hz, 3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：0.5--1.0mm

鋼帶寬度：600--1100mm,

軋輥材質：GCr15  淬火HRC58°-62°

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

總電機功率：約22kw

液壓系統功率：5.5kw

最大承重鋼帶：3噸

切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

切斷模具材質： Cr12MoV

氣源：0.5m3/Min；壓力為0.7MPa

軋輥組數：約16-26組

主減速機功率：5.5-7.5kW

液壓站壓力：10～12 Mpa

主要結構特點：

1、結構簡單，外型美觀，由于整機采用型鋼結構，焊接后整體加工，故結構簡潔合理，存載能力強，運轉平穩可靠。

2、設備輥輪采用優質45號鍛鋼精密制造后，經表面鍍硬鉻，達到軋輥表面硬度高，平整光滑，板材成型表面無損傷的效果。

3、輥軸為45號鋼經調質處理，以提高軸的強度，硬度等綜合機械性能。

4、電氣控制系統主要元器件全部從日本三菱進口。

5、采用全自動定長成型切斷，定長定位精確，板形頭尾美觀整齊。

6、設備噪音低，工作效率高。

我公司生產的設備有以下幾個優點：

1.設備控制為PLC控制，在正常生產時設制多重安全保護。

2.床身為鋼板焊接件。并作回火處理，消除內應力、避免機身的變形。

3.成型機架為鑄鐵結構，并經回火處理。強性高，使用壽命長。

4.軋輥軸的材料為40Cr，并經調質處理，硬度為HB280。

5.成型模具的材料為GCr15, 淬火處理，硬度：HRC56-62℃。

6.傳動結構為齒輪箱傳動。每一個成型機架都有一個齒輪箱，可保證設備超時間，高強度運行，并且使用壽命長。
