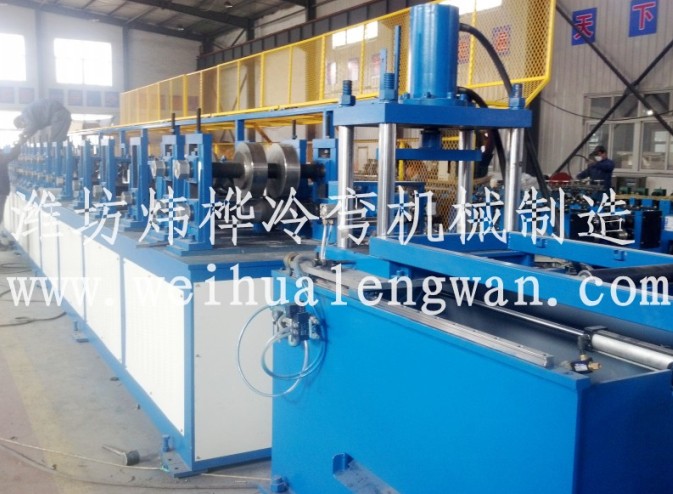

防風閥自動冷彎設備

防風閥框體成型生產線工藝(根據客戶要求采用多種方式一次性完成整體防風閥框體的成型工藝)  放料——整平送料——沖孔——成型-----切斷——收料臺

防風閥自動冷彎設備組成部件

設備主要由放料機、整平送料系統、沖孔、送料、成型主機、切斷機、收料臺、電器控制柜等部件組成。

防風閥自動冷彎設備簡要參數

用   途：通風系列

原 產 地：中國山東濰坊

商標名稱：山東煒樺冷彎

證   書：CE

質 保 期：1年

售后服務：技術人員

包裝運輸：木箱加薄膜

操作系統：觸摸屏

重   量：30噸

占地空間： 18×3×2（長×寬×高）米

設備主要參數

傳動模式：齒輪箱

材料規格：Q235

生產速度：0--8m/min

切斷方式：液壓定尺切斷

電壓參數：380V/415V，50Hz, 3相

電氣控制：PLC

驅動電機：變頻電機驅動

鋼帶厚度：1.0--2.0mm

鋼帶寬度：,100--400mm

液壓油型號：46#液壓油

齒輪油型號：18#齒輪油

總電機功率：22 kw

沖孔裝置：沖缺模架為四導柱式

切斷尺寸公差：≤ ±0.5mm（長≤3000mm）

氣源：0.5m3/Min；壓力為0.7MPa

放料機負載能力：3 噸

成型機架：9-18道次 （根據不同形狀而定）

整平送料：九輥整平

沖模缺角模具材質：Cr12，淬火處理

處理卷料的內孔直徑：490--510mm

外徑：≤1200mm

成型模具材質：GCr15，淬火，硬度為HRC56-62o

我公司設計制造的防風閥自動冷彎設備有以下幾個優點：

1.防風閥自動冷彎設備可以直接成型成傳統防風閥的框體，不在需要人工焊接四個邊的形式，防風閥設備成型出來的產品只需要通過鉚接或螺絲鑲嵌的形式。直接合成框體。

2.床身為鋼板焊接件，并作回火處理，消除內應力、避免機身的變形。

3.成型機架為鑄鐵結構，并經回火處理。強性高，使用壽命長。

4.軋輥軸的材料為40Cr，并經調質處理，硬度為HB280。

5.成型模具的材料為GCr15, 淬火處理，硬度：HRC56-62℃。

6.傳動結構為齒輪箱傳動。可保證設備超時間，高強度運行，并且使用壽命長。
